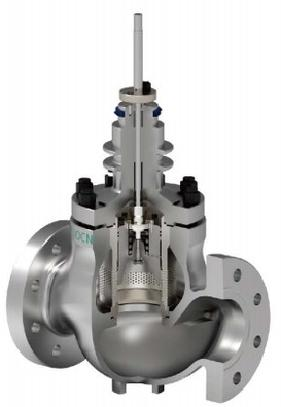

DC1629D 先導式雙層套筒調節閥（可用于蒸汽排空）
DC1629L/D先導式低噪音調節閥(可用于蒸汽放空)的基本型為直通式閥體、先導平衡式閥芯、低噪音或多級降壓低噪音的套筒調節閥，應用于非常嚴酷的工況。流體主要由特殊鉆孔的套筒調節，套筒為閥芯提供全行程連續導向。流關式結構在閥門關閉時依靠流體流關產生的不平衡力保證閥芯密封實現嚴密切斷。特殊設計的先導平衡式閥芯僅需很小的推力即可打開閥門。專利設計的全金屬導向環以及金屬硬密封能夠保證566℃高溫工況下可滿足GB/T4213泄漏等級V級，并無實際使用的溫度限制。

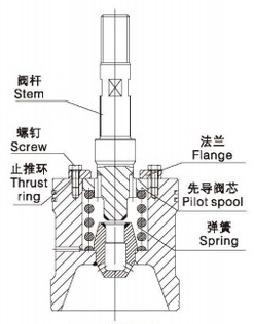

DC1629D先導式低噪音調節閥(可用于蒸汽放空)的基本型為直通式閥體、先導平衡式閥芯、低噪音或多級降壓低噪音的套筒調節閥，應用于非常嚴酷的工況。流體主要由特殊鉆孔的套簡調節，套筒為閥芯提供全行程連續導向。流關式結構在閥門關閉時依靠流體流關產生的不平衡力保證閥芯密封實現嚴密切斷。特殊設計的先導平衡式閥芯僅需很小的推力即可打開閥門。專利設計的全金屬導向環以及金屬硬密封能夠保證566℃高溫工況下可滿足GB/T4213泄漏等級V級，并無實際使用的溫度限制。除了先導式閥內件外，其余零件都能和DC1624系列調節閥互換。
◆技術參數
本體形式 | DC1629D角閥 | |
公稱通徑 | DN50-DN600(2”-24”) | |
閥芯尺寸 | DN50-DN600(2”-24") | |
公稱壓力 | PN16-PN420(ANSI class 150-2500) | |
流體溫度 | -29℃-620℃ | |
連接方式 | 法蘭型(RF、FM、RTJ),焊接型(SW、BW) | |
閥體材質 | A216 WCB/WCC,A217 WC6/WC9/C12A,A352LCB/LCC,A351 CF8/CF8M | |
閥內件材質 | GB122020Cr13/S30408/S31608/17-4PH,A479XM-19,Inconel718,A182F6NM,+STL | |
可調比 | 50:1-30:1 | |
流量特性 | 線性、等百分比 | |
閥座泄漏量 | 硬密封 | GB4213 V級 |
軟密封 | 無 | |
執行機構 | 電動執行機構 | |
氣動薄膜式執行機構 | ||
氣動活塞式執行機構 | ||
