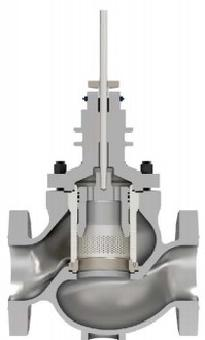

DC1624 標準套筒調節閥
DC1624系列流體壓力平衡閥芯,套筒導向型調節閥是一種大流量、動態穩定性優良、適合苛刻工況條件的高性能調節閥。具有使作用在閥芯上的流體壓力平衡的結構,只須用較小的操作力便可達到穩定調節。
DC1624系列流體壓力平衡閥芯,套筒導向型調節閥是一種大流量、動態穩定性優良、適合苛刻工況條件的高性能調節閥。具有使作用在閥芯上的流體壓力平衡的結構,只須用較小的操作力便可達到穩定調節。
◆主要特點
標準套簡調節閥是東辰公司設計的應用最為廣泛的通用調節閥。
標準套簡座調節閥的基本型為直通式閥體、平衡同芯、套簡導向的調節閥,廣泛應用于常規的工況。
流體主要由精密窗口或特殊鉆孔的套簡調節,套簡為閥芯提供全行程連續導向。特殊設計的閥芯能夠減小最小可調節流量及閥芯侵蝕,提高閥門的可調比。與傳統的窗口套簡閿芯相比,該系列產品壓力恢復系數高,能夠在可壓縮流體場合下保證高流量及隆低液體場合的氣蝕的風險和效應。對于不可壓縮流體,特殊C型金屬密封環用于閩芯密封,可滿足IEC泄灞等級V級,并無實際的使用溫度限制。標準套簡調節閥通常配用DOCN氣動薄膜多彈簧執行機構,氣缸式單雙作用執行機構、電動或液動執行機構也可根據要求選配。
◆技術參數
本體形式 | DC1624球形閥 | |
公稱通徑 | DN20-DN600(3/4”-24") | |
閥芯尺寸 | DN9-DN600(3/8”-24”) | |
公稱壓力 | PN16-PN420(ANSI class 150-2500) | |
流體溫度 | -196℃-620℃ | |
連接方式 | 法蘭型(RF、FM、RTJ),焊接型(SW、BW) | |
閥體材質 | A216WCB/WCC,A217 WC6/WC9/C12A,A352LCB/LCC,A351CF8/CF8M | |
閥內件材質 | GB122020Cr13/S30408/S31608/17-4PH,A479XM-19,Inconel718,A182F6NM,+STL,+PTFE | |
可調比 | 50:1-30:1 | |
流量特性 | 線性、等百分比 | |
閥 座 泄 漏 量 | 硬密封 | GB4213 IN級,V級ANSI class N、V |
軟密封 | 微氣泡級GB4213 VI ANSI VI | |
執行機構 | 電動執行機構 | |
氣動薄膜式執行機構 | ||
氣動活塞式執行機構 |
