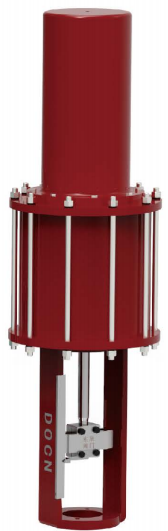

氣動活塞式執行機構
1-X400系列直行程活塞式氣動執行機構，采用冷拔液壓管作為氣缸體，經過珩磨一擠壓工藝，大大降低了動密封元件的磨損，提高了執行機構耐用度。與同規格的薄膜式直行程執行機構相比、推力更大。具有結構簡單、重量輕、體積小的特點，是一種高性能氣動直行程執行機構。
1-X400系列直行程活塞式氣動執行機構，具有雙作用和單作用兩種形式，與直行程類閥門組合，可用于調節或開關控制。配以氣控閥、快速排氣閥、氣動繼動器等附件、可實現快速切斷，快切時間分為： 1S、2S、3S、4S等多種級別。
1-X400系列直行程活塞式氣動執行機構，采用冷拔液壓管作為氣缸體，經過珩磨一擠壓工藝，大大降低了動密封元件的磨損，提高了執行機構耐用度。與同規格的薄膜式直行程執行機構相比、推力更大。具有
結構簡單、重量輕、體積小的特點，是一種高性能氣動直行程執行機構。1-X400系列直行程活塞式氣動執行機構，具有雙作用和單作用兩種形式，與直行程類閥門組合，可用于調節或開關控制。配以氣控閥、快速排氣閥、氣動繼動器等附件、可實現快速切斷，快切時間分為:1S、2S、3S、4S等多種級別。
◆執行標準
形式 | 氣動活塞式直行程 |
規格 | P200(S)、P250(S)、P300(S)、P400(S)、P500(S) |
作用方式 | 正作用：氣壓增加，輸出軸向下移動 |
反作用：氣壓增加，輸出軸向上移動 | |
動作形式 | 單作用(后綴加S表示)、雙作用 |
額定行程 | 17、25、34、45、60、76、100、120、150、200mm |
輸出推力 | 見下表 |
氣渠壓力 | 0.3、0.36、0.45MPa |
彈簧范圍 | 0.10~0.20MPa、0.12~0.24MPa、0.15~0,30MPa |
手輪 | 規格P200(S)、P250(S)、P300(S)-頂裝手輪 |
規格P300(S)、P400(S)、P500(S)-側裝手輪 |
◆執行機構參數
形式 | 氣動活塞式直行程執行機構 | |||||||||||
規格型號 | 1-X400 P200(S) | 1-X400 P250(S) | 1-X400 P300(S) | 1-X400P400(S) | 1-X400P500(S) | |||||||
膜室直徑 | 200 | 250 | 300 | 400 | 500 | |||||||
有效面積（cm2） | 230 | 420 | 600 | 920 | 2480 | |||||||
供氣壓力(MPa） | 0.30(0.1~0.2)0.36(0.12~0.24)0.45(0.15~0.30)MPa | |||||||||||
額定行程 | 17 25 | 25 34 | 34 45 | 60 76 100 | 120 150 200 | |||||||
輸出推力（N） | 單作用
| 0.30（0.1~0.2）MPa | 2770 | 4032 | 6240 | 11090 | 17320 | |||||
0.36（0.12~0.24）Mpa | 3320 | 4824 | 7480 | 13300 | 20780 | |||||||
0.45（0.15~0.30）Mpa | 4160 | 6036 | 9350 | 16620 | 25970 | |||||||
雙作用
| 0.30MPa | 8320 | 12072 | 4870C | 33260 | 51960 | ||||||
0.36MPa | 9970 | 14484 | 22450 | 39900 | 62340 | |||||||
0.45MPa | 12470 | 18096 | 28050 | 49880 | 77930 | |||||||
滯后 | ≤1%FS(帶定位器)一符合GB/T4213標準 | |||||||||||
線性 | ≤±2%FS(帶定位器)一符合GBT4213標準 | |||||||||||
氣室密封 | 壓力降低值<5.0KPa/5min-符合GB/T4213標準 | |||||||||||
使用壽命 | ≥100000一符合GB/T4213標準 | |||||||||||
環境溫度 | 定位器、過濾減壓閥、增速繼動器、電磁閥、氣控閥、鎖止閥(保位閥) | |||||||||||
附件 | 定位器、過濾減壓閥、增速繼動器、電磁閥、氣控閥、鎖止閥(保位閥) | |||||||||||
速度控制器、限位開關、位置變送器、手動機構、最大可調機械限位、最小可調機械限位 | ||||||||||||
選配 | 特殊接口、指定涂層、連接定位孔直徑、推桿伸出長度、連接螺紋 | |||||||||||
