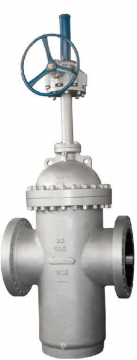

DC6012 平行雙閘板閘閥

DC6012 平行雙閘板閘閥 產品介紹

DC6012系列平行雙閘板閘閥采用撐開式結構,動作可靠,因其撐開密封的獨特雙閘板結構,在高壓和低壓下均可以實現優異的雙向密封性能,扭矩越大,密封越嚴。在開關過程中,閘板密封面和座圈密封面脫離,減小密封面磨損,延長了閥門使用周期。具有極高的切斷性能,廣泛用于高溫高壓到極低條件下的緊急切斷閥、放空閥或作為大口徑調節閥。比如:成品油的輸送管線和貯存設備,石油天然氣的開采井口裝置以及帶有懸浮顆粒、纖維介質的管道,獨立的蒸汽渦輪進給系統,帶有顆粒的高溫高壓嚴醋工況等。

產品詳情

DC6012系列平行雙閘板閘閥采用撐開式結構,動作可靠,因其撐開密封的獨特雙閘板結構,在高壓和低壓下均可以實現優異的雙向密封性能,扭矩越大,密封越嚴。在開關過程中,閘板密封面和座圈密封面脫離,減小密封面磨損,延長了閥門使用周期。具有極高的切斷性能,廣泛用于高溫高壓到極低條件下的緊急切斷閥、放空閥或作為大口徑調節閥。比如:成品油的輸送管線和貯存設備,石油天然氣的開采井口裝置以及帶有懸浮顆粒、纖維介質的管道,獨立的蒸汽渦輪進給系統,帶有顆粒的高溫高壓嚴酷工況等。


◆平行雙閘板閘閥結構原理

執行機構的輸出力通過閥桿以垂直向下的力作用于楔形塊,被設計成一定角度的楔形塊將垂直向下的力轉換成水平方向的作用力,又通過壓板作用,水平方向的力分別將兩塊閘板壓住閥座,從而以金屬緊密接觸方式將流體完全阻斷,閘板和閥座表面均硬化處理(堆焊硬質合金、表面噴涂Co-Cr-Ni合金,噴涂WC,硼等),具有自清潔功能,特殊工藝表面硬度最高可達HRC90以上。


◆產品特點

1、壓力自密封閥蓋采用高密度純石墨墊片

2、保護閥蓋的過壓力引入壓力泄放裝置

3、相對寬大的閥座和閥板

4、在支桿上有限位裝置

5、閥桿上有防裝裝置

6、密封面兩端硬度不同,沒有較大磨損

7、閥板STL6,閥座STL12

8、可支持雙向流動

9、兩個推力軸承和鋁青銅套管

10、為旁路管道的可用結構

11、石墨壓力自密封結構

12、壓力越大,密封力越高

13、在高溫或者頻繁的溫度變化情況下,我們建議使用自密封環來代替標準的金屬纏繞墊圈,在高溫和頻率溫度循環應用。


◆技術參數

本體形式

DC6012平行閘板閘閥

公稱通徑

DN40-DN600(11/4"-24")

公稱壓力

PN16-PN250(ANSI class 150-1500)

流體溫度

-20℃-566

連接方式

法蘭型(RF、FM、RTJ),焊接型(SW、BW)

閥體材質

A216 WCB/WCC,A217 WC6/WC9,A351 CF8/CF8M

閥內件材質

SUS316+STL

流量特性

ON-OFF

座泄漏

硬密封

ANSI class V,VHS

軟密封

微氣泡級ANSI class VI

執行機構

氣動活塞式執行機構電動執行機構

氣動薄膜式執行機構
