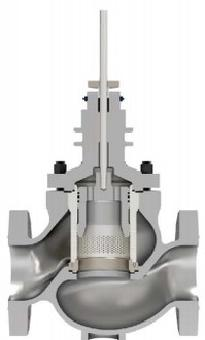

DC1624L低噪音套筒調節閥
DC1624L系列調節閥為了達到低噪音和防空化的目的，采用多孔式套筒取代DC1624標準套筒。DC1624X的降噪效果更好。除了多孔式套筒外，其余的零件都能和DC1624系列調節閥互換。
如該系列不能滿足流體條件可選用DOCN迷宮式系列。
◆主要特點
DC1624L/X低噪音套筒調節閥是東辰公司設計的應用最為廣泛的特殊工況調節閥。DC1624L/X低噪音套簡調節閥的基本型為直通式閥體、平衡閥芯、套簡導向調節閥，廣泛應用于非常嚴酷的工況。流體主要由特殊鉆孔的套簡調節，套簡為閥芯提供全行程連續導向。特別對于不可壓縮流體能有效的解決高壓差引起的汽蝕、噪音大等問題，從而保還其使用壽命。
DC1624L/X低噪音套簡調節閥通常配用氣動薄膜多彈簧執行機構，氣缸式單雙作用執行機構、電動或液動執行機構也可根據要求選配。嚴密切斷場合最小開關速度可以小于1秒(S)。
◆技術參數
本體形式 | DC1624L球形閥 | |
公稱通徑 | DN20-DN600(3/4”-24") | |
閥芯尺寸 | DN9-DN600(3/8”-24”) | |
公稱壓力 | PN16-PN420(ANSI class 150-2500) | |
流體溫度 | -196℃-620℃ | |
連接方式 | 法蘭型(RF、FM、RTJ),焊接型(SW、BW) | |
閥體材質 | A216WCB/WCC,A217 WC6/WC9/C12A,A352LCB/LCC,A351CF8/CF8M | |
閥內件材質 | GB122020Cr13/S30408/S31608/17-4PH,A479XM-19,Inconel718,A182F6NM,+STL,+PTFE | |
可調比 | 50:1-30:1 | |
流量特性 | 線性、等百分比 | |
閥 座 泄 漏 量 | 硬密封 | GB4213 IN級，V級ANSI class N、V |
軟密封 | 微氣泡級GB4213 VI ANSI VI | |
執行機構 | 電動執行機構 | |
氣動薄膜式執行機構 | ||
氣動活塞式執行機構 | ||
