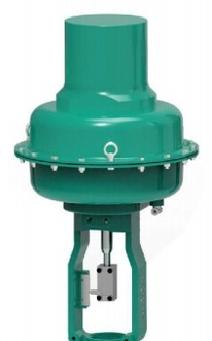

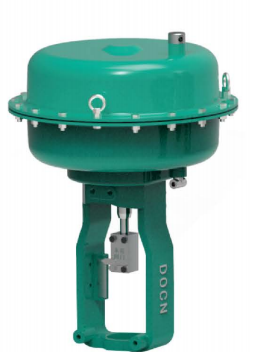

1-X250 大行程氣動薄膜式執行機構

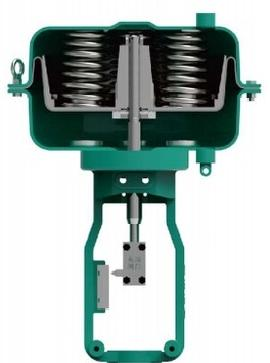

1-X250系列大行程氣動薄膜執行機構,采用單彈簧式結構,與1-X280系列相比,主要用于長行程控制,最大行程可達250mm,與氣動活塞式執行機構相比,具有調節精度高、重量輕等優點,也可用于切斷場合配以氣控閥、增速器、快速排放閥等可以實現快速切斷,快關時間最小可達1S。
1-X250系列大行程氣動薄膜執行機構,采用單彈簧式結構,與1-X280系列相比,主要用于長行程控制,最大行程可達250mm,與氣動活塞式執行機構相比,具有調節精度高、重量輕等優點,也可用于切斷場合配以氣控閥、增速器、快速排放閥等可以實現快速切斷,快關時間最小可達1S。
◆技術參數
形式 | 1-X250 | |||
D46 | D63 | D63M | ||
執行機構尺寸 | 465 | 640 | 640 | |
最大輸出能力 | N | 12348 | 28242 | 56484 |
N·M | - | - | - | |
供氣壓力 | 40、50、60 | |||
彈簧范圍 | 請詳見相應樣本 | |||
最大行程 | 120mm | 200mm | 200mm | |
動作 | 正作用(DA),反作用(RA) | |||
允許環境溫度 | 標準型:-10~+70℃,低溫型:-40~+40℃,高溫型:0~+100℃ | |||
選購附件 | 手動操作機構,限位開關,定位器,過濾減壓閥等 |
