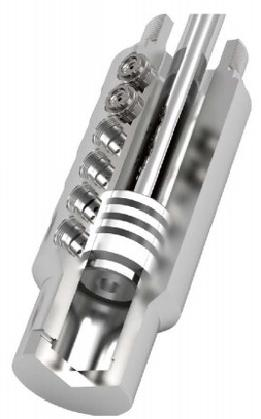

DC2442一體式多噴嘴調節閥
東辰閥門DC2442系列一體式多噴嘴調節閥具有最佳的霧化性能和最大范圍工況的使用范圍。由活塞滑動控制的噴嘴在最小流量條件下也能提供良好的噴水霧化效果。同時為了對蒸汽溫度進行精確控制以及極端工況的正常使用(例如:蒸汽流速或水蒸汽壓差很低時),DC2442系列可以提供多種不同尺寸的噴嘴以供使用。減溫水調節閥和噴嘴一體式的設計使整體尺寸減小,而且操作可靠便捷。上下閥體分離設計可以使減溫水和噴霧的方向不同隨意調整,而且便于閥座的更換。
◆閥體
尺寸
水:3/4-3(DN20-DN80)
蒸汽:3“,4"或6",(DN80,DN100或 DN150)取決于所選CV。
連接:GB,HG,JB,ANSI,UNI, DIN法蘭;ANSIB16.25對接焊端等要求
壓力等級
水側:ANSI150-1500(PN16-250);蒸汽側:ANSI150-1500(PN16-250);特殊要求時更高的壓力等級設計。
結構
鍛焊、鑄造(上閥體)。
材料
碳鋼,CrMo鋼。
