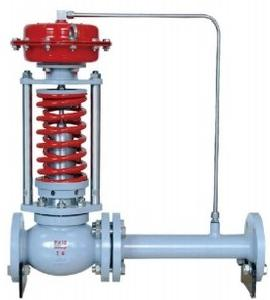

DC1521K系列閥前穩壓
用于控制閥前壓力的調節閥,閥作用方式為壓開型。其工作原理如下:
介質由箭頭方向流入閥體,經閥座、閥芯節流后輸出。另一路經取壓管(介質為蒸汽時加冷凝器)被引入執行機構作用于膜片上,使閥芯隨之發生相應的位移,達到減壓穩壓的目的。如閥前壓力增加,作用于膜片上的力增加,壓縮彈,帶動閥芯,使閥門的開度增大,直到閥后壓力下降至設定值為止。同理,如閥后壓力降低,作用在片上的力減小,由于彈簧的反作用力,帶動閥芯,使閥門的開度減小,直到閥前壓力上升至設定值為止。若閥前壓力小于設定值則該閥一直處于關閉狀態。
◆技術參數
公稱通徑 | DN20~DN300(3/4”~12”) |
壓力等級 | PN16~PN100(ANSI150~600) |
連接方式 | 法蘭連接、對焊連接 |
閥蓋形式 | 標準型、散熱型 |
泄漏等級 | IV級(硬密封),VI級(軟密封) |
