DC1621M微小流量調節閥

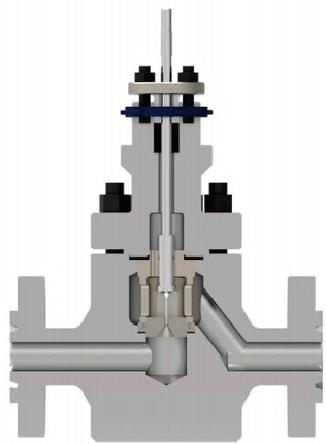

DC1621M系列微小流量調節閥閥芯部分采用針型或扁平式閥芯結構,最小可控CV可達0.001,閥座直徑最小可達2mm確保精確控制。微小流量調節閥采用單座結構,高壓差時采用多級降壓結構,有效防止氣蝕;閥芯整體采用硬質合金,表面硬度可達HRC44~60,特殊密封副結構,泄漏等級可達零泄漏。
DC1621M系列微小流量調節閥閥芯部分采用針型或扁平式閥芯結構,最小可控CV可達0.001,閥座直徑最小可達2mm確保精確控制。微小流量調節閥采用單座結構,高壓差時采用多級降壓結構,有效防止氣蝕;閥芯整體采用硬質合金,表面硬度可達HRC44~60,特殊密封副結構,泄漏等級可達零泄漏。
流量特性 | DN | 公稱通徑 | 閥座直徑 | 行程 | 閥芯形式 | CV05 | CV100 |
LIN | 1/2”-1” | 2 | 2 | 8 | F | 0.0003 | 0.0050 |
LIN | 1/2”-1” | 2 | 2 | 8 | F | 0.0005 | 0.0100 |
LIN | 1/2”-1” | 3 | 3 | 8 | F | 0.0010 | 0.0200 |
LIN | 1/2”-1” | 3 | 3 | 8 | F | 0.0020 | 0.0400 |
LIN | 1/2”-1” | 3 | 3 | 8 | F | 0.0040 | 0.0800 |
LIN | 1/2”-1” | 4 | 4 | 8 | F | 0.0080 | 0.1600 |
LIN | 1/2”-1” | 4 | 4 | 8 | F | 0.0120 | 0.2400 |
LIN | 1/2”-1” | 6 | 6 | 8 | F | 0.0150 | 0.3000 |
LIN | 1/2”-1” | 4 | 4 | 8 | F | 0.0250 | 0.4500 |
◆技術參數
本體形式 | DC1621M球形閥 | |
公稱通徑 | DN15-DN25(3/4”-1”) | |
閥芯尺寸 | DN2-DN6 | |
公稱壓力 | PN16-PN420(ANSI class 150-2500) | |
流體溫度 | -29℃-566℃ | |
連接方式 | 法蘭型(RF、FM、RTJ),焊接型(SW、BW) | |
閥體材質 | A216 WCB/WCC,A217 WC6/WC9,A351CF8/CF8M | |
閥內件材質 | STL GR.6/monel/哈氏合金等 | |
可調比 | 30:1 | |
流量特性 | 線性 | |
閥座泄漏量 | 硬密封 | GB4213 V級,VI |
軟密封 | 無 | |
執行機構 | 電動執行機構 | |
氣動薄膜式執行機構 | ||
氣動活塞式執行機構 |
